傳統的模具內冷卻通道是通過二次加工來實現的。通過交叉鉆孔產生創造管直線的內部網絡，通過內置流體插頭來調整流速和方向。

3d打印制造使我們擺脫了交叉鉆孔的限制?，F(xiàn)在，我們可以設計內部通道更靠近模具的冷卻表面，并具有平滑的角落，更快的流量，增加熱量轉移到冷卻液的效率。還可以根據冷卻要求設計不同的冷卻回路，旨在以一致的速度進行散熱，以促進散熱的均勻性。

隨形冷卻的原理是在一個統一連續的方式下快速地降低塑件的溫度。注塑件不能在冷卻過程中從模具中取出，直到冷卻充分，然后注塑件從模具中分離出來。任何熱點都會延遲注塑件的注塑周期，可能會導致拆卸后注塑件的翹曲和下沉痕跡，并可能損害組件表面的質量。

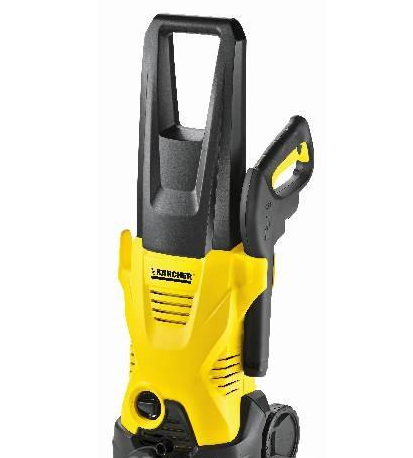

K?rcher-凱馳清潔系統成為暢銷全球的品牌，每年位于Obersontheim工廠的緊湊型K2高壓清洗機的出貨量在二百萬左右。其引人注目的明亮黃色外殼是通過注塑方式制造出來的。

凱馳為了滿足日益增長的訂單要求，需要從注塑過程中提高生產效益，而注塑環節中的模具則在注塑效益過程中發揮重要作用。使用常規冷卻，注塑節拍為52秒，小編了解到其中的22秒用來冷卻，從220°的熔化溫度冷卻到100°C的脫模溫度。

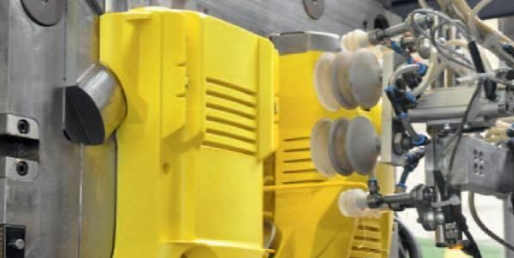

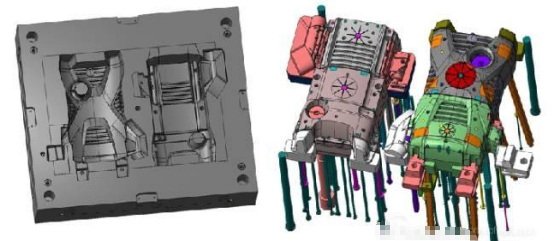

這些零件的模具是非常復雜的，包括一個型腔和許多冷卻插入。原來的設計如下所示：

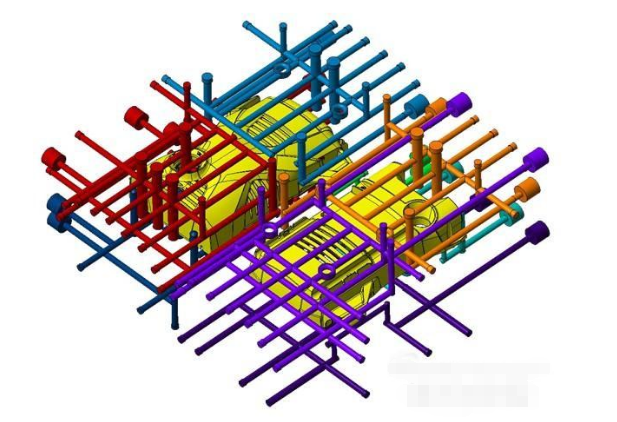

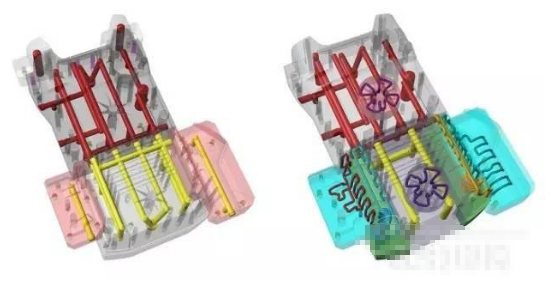

原來通過傳統加工技術加工出來的冷卻系統包含幾個單獨的冷卻回路，每分鐘通過10升的冷卻水，如下圖所示。

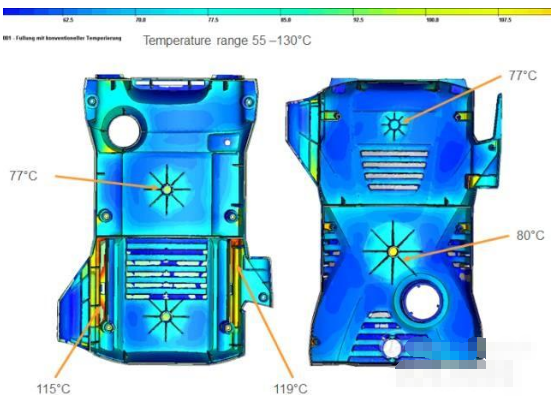

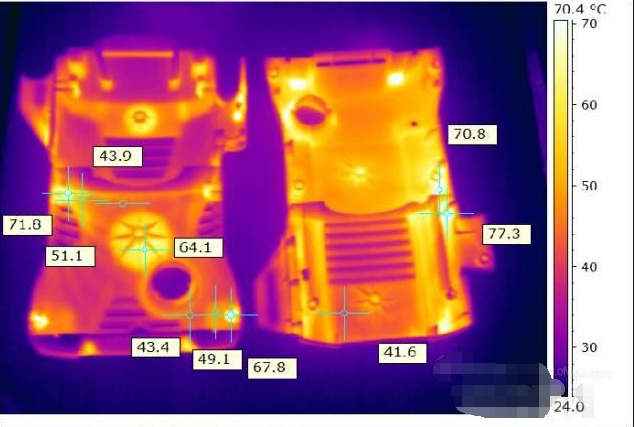

傳統模具在注塑過程中的熱成像顯示，在22秒冷卻周期結束時的壁溫。我們可以看到在模具溫度的顯著變化，存在許多不均勻的熱點，而這些熱點有可能會影響注塑質量。

3D打印注塑模具的第一步是模流模擬分析。特別是熱點需要進一步分析，因?yàn)檫@些因素影響到冷卻時間。通過軟件，進行了20個周期的模擬，包括壁溫度的分析。最終確認最佳的建模方案。

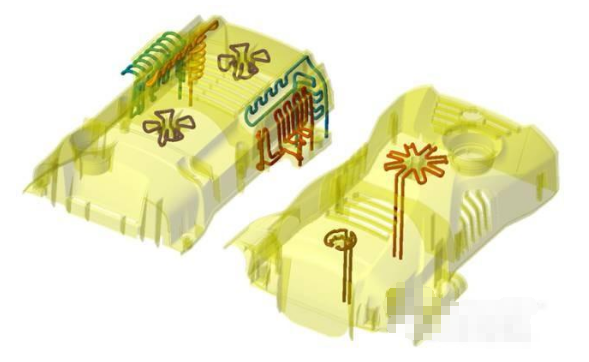

雷尼紹通過在熱點區域增加4mm直徑的冷卻通道，在模流分析中發現顯著的改善，溫度獲得更均勻的分布，并獲得更短的冷卻周期。

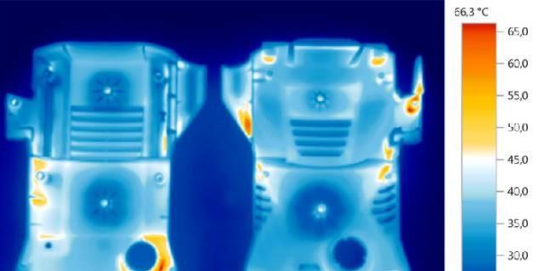

仿真分析顯示，僅僅10秒鐘的冷卻就獲得了更加均勻的冷卻熱成像效果。

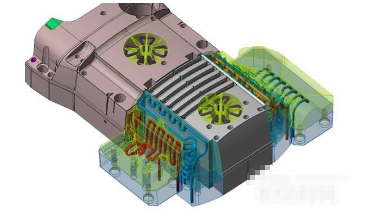

值得一提的是，3D打印的隨形冷卻模具其實是混合技術制造出來的，依靠3D打印技術獲得了復雜的內部通道，而有些部位則采用了真空釬焊芯的插入技術。新的噴射器組件如下圖所示：

在凱馳的案例中，小編了解到冷卻節拍從22秒減少到10秒，縮短了55%的冷卻時間，更快的冷卻效果使得產量提高了40%，從原來的每天1500件提升到2100件。
